2011年9月25日日曜日

再帰曲線

このブログにdragon曲線のことを書いたのは, 2年以上も前であった.

dragon曲線は, 紙を同じ向きに半分半分と折り, 折り目を90度になるように広げたものであった.

最近, この折る向きを毎回逆にしたらどうなるかと思った. 紙を折ってやってみるのは, やはり3,4回が限度であり, 手元の計算機の威力を借りたくなった.

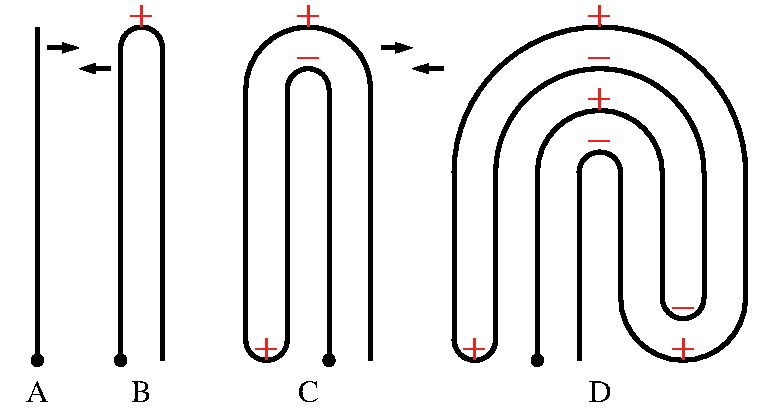

下の図を見て欲しい.



左端のAは折る前である. 下の黒丸は出発点を示す. その上の方に右向きの矢印が示すように, 最初は右に折る. するとBのようになる. 紙の長さが倍にになっているが, 今は折り方が問題なので, 分かりやすく描いてある.

出発点から途中右折したので, その角には+が付けてある.

Bを今度は左へ折る. 最初の折り目の+は左の下へ移動する. Cの出発点から辿ると, 最初は左折, 次がBで出来た右折, さらに右折する.

Cを次は右へ折るとDになる. 上の方の+や-は, 今回出来たのもで, 下の方のは左がCの下にあった折り目, 右がCの上にあったものだ.

出発点からの右折左折を抜き出すと

B +
C - + +
D + - - + + + -
この伝でつづけると次は
E - + + - - - + + - + + + - - +
となる.

一段上の列の要素を間に+と-を交互に入れたものになっているが, dragon曲線の場合と同じで, このパターンに着目する.

EをX3, DをX3とすると, X3の左半分はX2の+-を反対にしたものだ. 右半分は中央だけが違って右半分を殆んど同じである.

そこで, 'で+-の反転を表わすとすると,
X3=X2'+Y2'.

結局
X0=+, Y0=-,
Xn=Xn-1'+Yn-1',
Yn=Xn-1'-Yn-1'
となることが分かる.

Schemeでプログラムしてみる. この引数のnは上の漸化式の2n-1になっている.

(define (r s) (if (eq? s '+) '- '+))

(define (x n i) (cond ((= i n) '+)
((< i n) (r (x (/ n 2) i)))
((> i n) (r (y (/ n 2) (- i n))))))
(define (y n i) (cond ((= i n) '-)
((< i n) (r (x (/ n 2) i)))
((> i n) (r (y (/ n 2) (- i n))))))

(map (lambda (i) (x 8 i)) (a2b 1 16))
=> (- + + - - - + + - + + + - - +)


これで右折左折の情報が得られたから, いよいよ交互折りの曲線を描くことする.

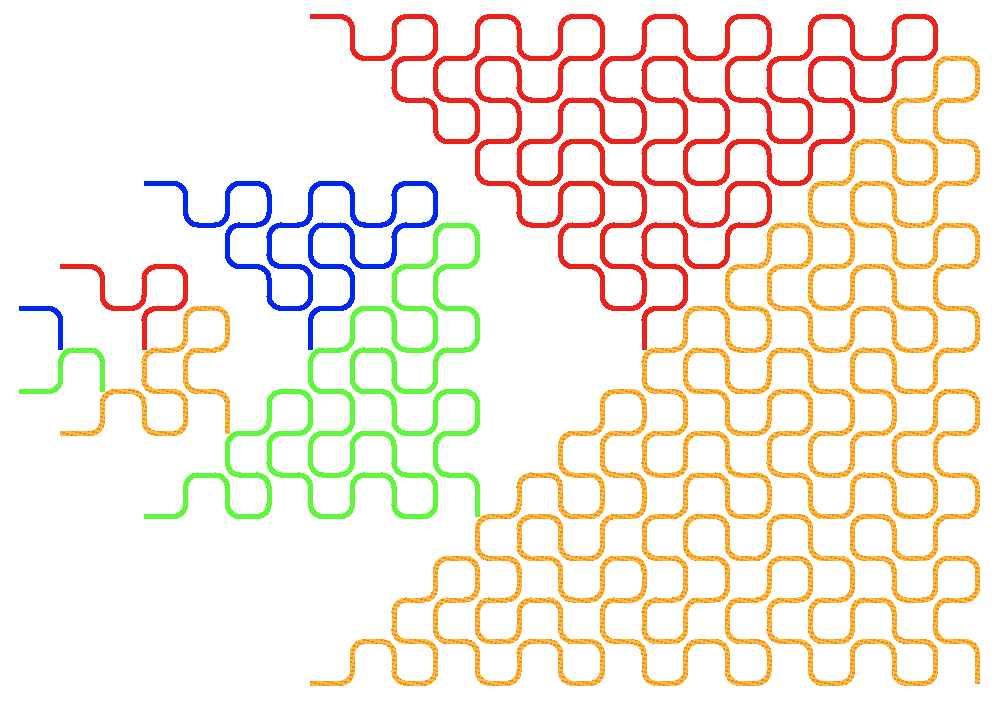

そして出来たのが次の図である. X1からX8までが, 色を変えながら描いてある. 左中ほど上の, 直角に下の曲がった青の線がB(X1)である.



左から右向きに出発するのが, 出発点である. その下の緑の線がC(X2)に対応する.

折角描いてみたが, 竜にも鳳凰にもならず, 単に三角形が出来ただけであった. 思うにdragon曲線を考えた人も, これもやっては見たが, つまらない結果だったので, このことは書いて置かなかったのかもしれない.

つまらない絵しか描けないことが分かっただけでも, 一応の知見が得られたというべきか.

2011年9月2日金曜日

整数立方根

平方根に較べ, 立方根はおおいに疎外されている感があるが, 立方根を計算したいこともある.

その場合, 実用的には
(expt 9270 (/ 1 3)) => 21.00680051861007
なことで済ませてしまう.

さて, Warrenの「ハッカーの楽しみ」を眺めていたら, 整数立方根という話題があった(訳書の226ページ). こういうプログラムが書いてある(32ビット用だ).



同書の巻頭の「推薦の辞」に私が書いたように, 本書にはそのアルゴリズムでよい理由が殆んど書いてない.

このアルゴリズムは下の説明のように出来ているのだ.

例によってSchemeに書き直すと




最初のsの設定が30でなく18なのは, そんなに大きい数でテストすることもないからだ. また最後にyだけでなく, xも返すのは, 余りも欲しいからである.

途中の経過を見るdisplayが3行ある. 9270の立方根を計算してみる.



すなわち, 立方根は21で, 剰余が9. 整数の範囲で開立をやめ, 剰余が得られるから, 整数立方根というわけである. 同じものを十進法で書くと,



つまりbの始めの方は, xより小さくなるまで218, 215, 212,... と減っていき, 4096がxより初めて小さくなった時点でyを1とする. yは最後は二進で10101だが, その最初の1(=24)が決ったのである.

xの方はそれを引いて, 9270-4096=5174になった.

次はyのその下のビットを1にするか, 0にするかを決めることである. y=16の時, その下のビットは8だから(16+8)3=163+3*162*8+3*16*82+83=13824

しかし, 最初の4096はすでに引いてあるので, 比較するbは, 上の4段目の13824-4096=9728である. こうするよりは, y=2, (y+1)3-y3=3y(y+1)+1を作り, 左シフトする方が楽というのが, プログラムの趣旨であろう.

8のビットは立たなかった. 次は4のビットで, (16+4)3-163=3904である. これはxより小さいからyは1増えて101になった.

このようにしてyのビットを上から次々を立てていき, 1ビットごとにきめていく. 最後に残ったxが開立の剰余である.

このプログラムの場合は, 方針は最初から見え見えであったが.
